Aplicar ao dispositivo de transferência de calor de processamento químico 100% caixa de aço inoxidável tipo de placa de fusão ligada trocador de calor

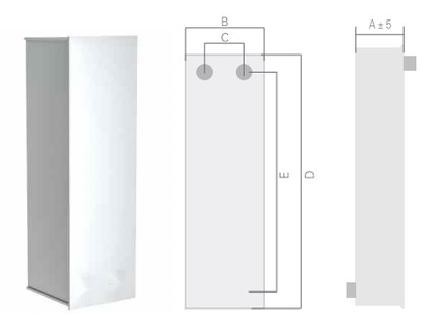

| TÍPO |
B ((mm) |
C ((mm) |
D (mm) |
E (mm) |
Espessura ((mm) |
Peso ((Kg) |
Fluxo máximo m3/h) |
Pressão de projeto (Mpa) |
| BT2B1B2B2B2 |
318 |
160 |
1060 |
912 |
44+2,23N |
79.3+1.31N(N<132)
82.23+1.404N(N≥132)
|
50 |
0.5 |
|
|
|
Introdução:
O trocador de calor de placa de fusão de tipo caixa é um dispositivo de transferência de calor altamente eficiente que consiste em uma série de placas soldadas encerradas dentro de uma estrutura semelhante a uma caixa.É projetado para proporcionar um desempenho de transferência de calor ideal e é comumente usado em várias aplicações industriais.
O permutador de calor de placa de fusão soldado apresenta um design compacto e leve, tornando-o adequado para instalações onde o espaço é limitado.de aço inoxidável ou titânio, que oferecem excelente resistência à corrosão e durabilidade.
O processo de transferência de calor num trocador de calor de placa de fusão de tipo caixa ocorre através de canais alternados formados pelas placas soldadas.permitindo uma troca de calor eficienteA técnica de soldadura garante uma ligação segura e sem fugas entre as placas, mantendo a integridade do sistema.
Trocador de calor de placa soldada, material da caixa é Q35, todo aço inoxidável dentro do trocador de calor de placa soldada.
O projeto do sistema está disponível para montar para o componente de sinal, também pode montar com mais trocador de calor tipo caixa.
A temperatura de funcionamento 0-170 ° C, satisfazer a aplicação na indústria especial.
Características:
Design compacto: os trocadores de calor de placas de fusão de tipo caixa têm um design compacto e economizador de espaço.permitindo uma grande área de transferência de calor numa pequena áreaEsta concepção compacta é benéfica em instalações onde o espaço é limitado.
- Não.
Alta eficiência térmica: As placas soldados por fusão no trocador de calor são concebidas com ondulações ou chevrons, que melhoram o processo de transferência de calor.Estas ondulações criam turbulência no fluxo do fluido., maximizando o contacto entre os fluidos quentes e frios e melhorando a eficiência térmica global.
Ampla compatibilidade com materiais: as placas do trocador de calor são tipicamente feitas de materiais de alta qualidade, como aço inoxidável ou titânio.tornando o trocador de calor compatível com uma ampla gama de fluidos, incluindo os meios corrosivos ou agressivos.
Manutenção e limpeza fáceis: O projeto modular dos trocadores de calor de placas de fusão soldados de tipo caixa permite um fácil acesso às placas, simplificando os procedimentos de manutenção, limpeza e inspeção.Esta característica contribui para a longevidade e o desempenho óptimo do trocador de calor.
Capacidade de alta pressão: Os trocadores de calor de placa de fusão soldados de tipo caixa são projetados para lidar com aplicações de alta pressão.Podem satisfazer eficazmente as exigências dos processos industriais que exigem transferência de calor sob pressões elevadas.
Estas características tornam colectivamente os trocadores de calor de placa de fusão soldados de tipo caixa eficientes, confiáveis e adequados para uma ampla gama de aplicações industriais, onde a compacidade, a alta eficiência térmica,e durabilidade são essenciais.
