BPHE Redução de impurezas e escalamento de fluxo desigual de rota de aquecimento

BPHE Redução de impurezas e escalamento de fluxo desigual de rota de aquecimento

Introdução do produto:

A trajetória de fluxo desigual é o único tipo de patente inovadora que vem do trocador de calor, este tipo de trajetória de fluxo desigual significa que é diferente no frio e calor para o volume do caminho.É benéfico aproveitar uma queda de pressão razoável em dois flancos.Se houver diferentes fluxos ou propriedades de fluidos, por exemplo, óleo e água, ou queda de pressão razoável diferente necessária em dois flancos.para reduzir ao mínimo a quantidade de placas de trocador de calor por unidade , em alguns casos, a quantidade de trocador de calor sob a mesma carga max reduz 25%. O volume do caminho do lado primário é 25% maior do que o lado secundário.

É um tipo específico de projeto de trocador de calor que permite diferentes taxas de fluxo ou caminhos de fluxo para os dois fluidos que estão sendo trocados.Os canais ou passagens para os fluidos quentes e frios não são simétricos., o que significa que um fluido pode ter um caminho de fluxo mais longo ou mais estreito em comparação com o outro fluido.

Características e benefícios dos trocadores de calor de chapas soldadas com trajetória de fluxo desigual:

1. Optimização da taxa de fluxo: BPHEs de fluxo desigual permitem a otimização das taxas de fluxo para cada fluido para atender a requisitos específicos.o trocador de calor pode ser adaptado para alcançar o desempenho de transferência de calor desejado e os diferenciais de temperatura entre fluidos.

2. Eficiência de transferência de calor aprimorada: o projeto de trajetória de fluxo desigual permite uma eficiência de transferência de calor aprimorada, otimizando a velocidade e o tempo de residência dos fluidos.Isto pode resultar em melhorias nos coeficientes de transferência de calor e no desempenho global do sistema.

3. Controle de abordagem de temperatura: BPHEs de fluxo desigual podem ajudar a controlar a abordagem de temperatura, que se refere à diferença de temperatura entre os fluidos quentes e frios na saída do trocador.Ajustando os caminhos de fluxo, a aproximação da temperatura pode ser minimizada, o que conduz a uma transferência de calor mais eficiente e a um consumo de energia reduzido.

4. Flexibilidade no projeto do sistema: O projeto de trajetória de fluxo desigual fornece flexibilidade no projeto do sistema, permitindo a personalização com base em requisitos específicos da aplicação.Ele permite que o trocador de calor seja adaptado para lidar com diferentes taxas de fluxo, propriedades do fluido e desempenho de transferência de calor desejado.

5. Redução de incrustação e escalação: a configuração desigual do caminho de fluxo pode ajudar a mitigar os problemas de incrustação e escalação.reduz a probabilidade de formação de depósitos nas superfícies de transferência de calor, conduzindo a uma melhor eficiência operacional e a intervalos de manutenção mais longos.

6. Compacto e economizador de espaço: Como outros trocadores de calor de chapas soldadas, os BPHEs de trajetória de fluxo desigual têm um design compacto e economizador de espaço devido ao arranjo das chapas empilhadas.Isto torna-os adequados para instalações onde o espaço é limitado ou quando é necessária uma grande área de transferência de calor em uma pequena área.

7. Ampla gama de aplicações: os BPHEs de fluxo desigual encontram aplicações em várias indústrias que exigem transferência de calor eficiente com diferentes taxas de fluxo, como sistemas HVAC, processos industriais,refrigeração, e redes de aquecimento/refrigeração urbano.

Oficina:

Área de ensaio:

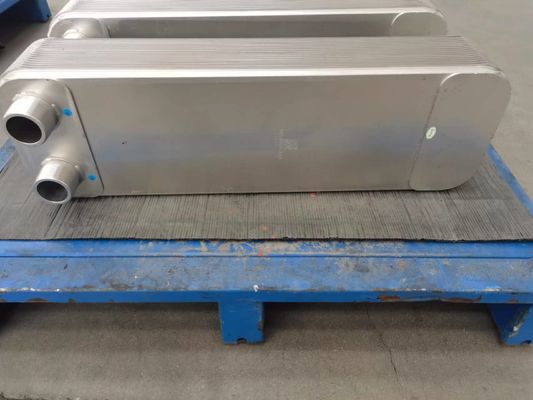

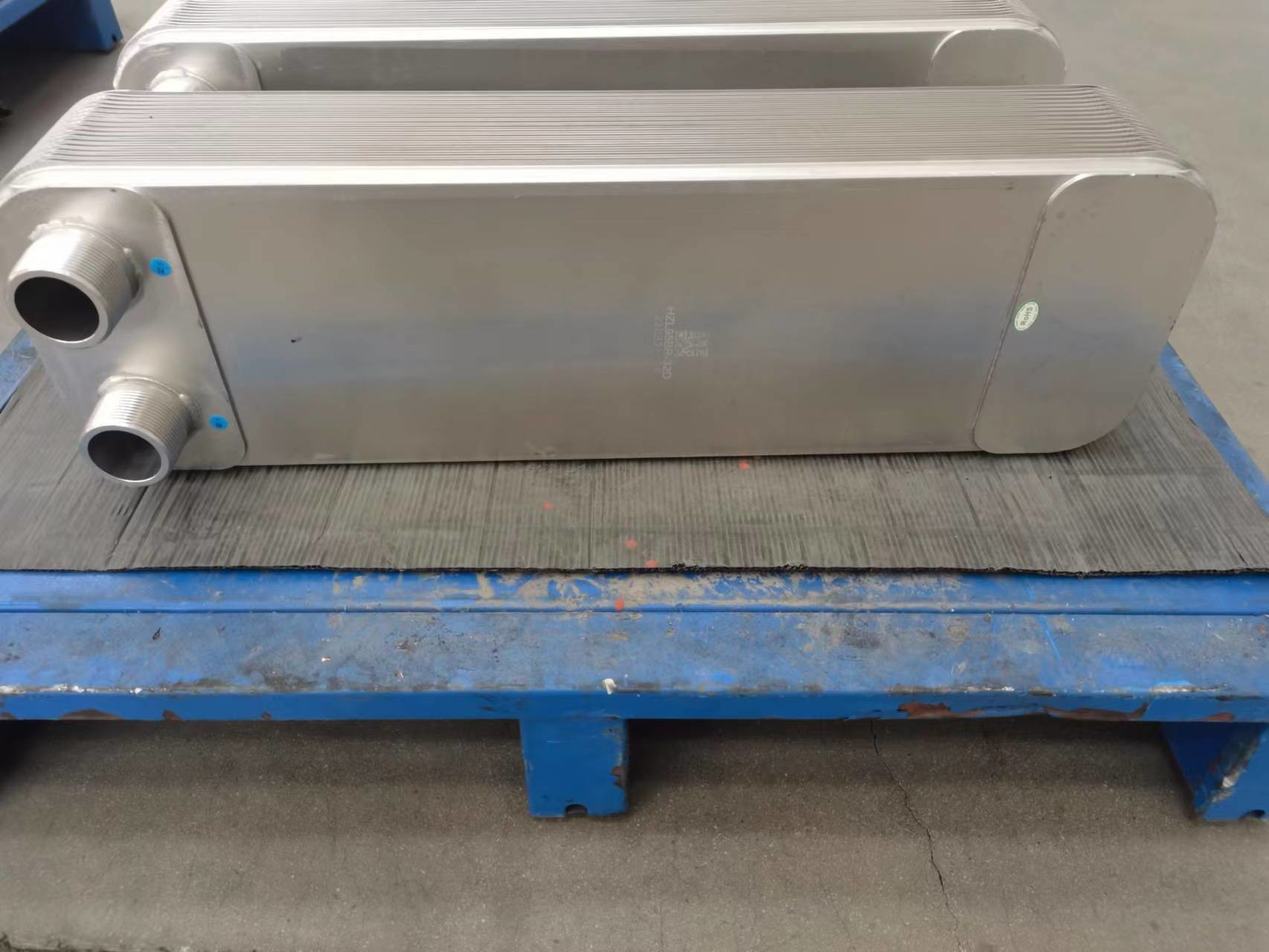

Imagem:
