Lugar de origem: | China |
---|---|
Marca: | Tenkai |
Certificação: | ISO9001-2015 |
Número do modelo: | SB28C |
Quantidade de ordem mínima: | pacote 2 |
Preço: | Negotiate |
Detalhes da embalagem: | Embalagem de caixa de madeira |
Tempo de entrega: | no prazo de 7 dias |
Termos de pagamento: | L/C, T/T, D/P |
Habilidade da fonte: | 200 PCS/DIA |
Materiais: | Cobre | Pressão máxima de projecto: | 4.5 Mpa |
---|---|---|---|
Modo de ligação: | Fios, fios, flanges, flanges SAE, solda | Período de garantia: | Um ano |
Estrutura: | Trocador de calor de placa de solda | Código do SH: | 8419500090 |
Aplicação: | Indústria HVAC/Indústria química/Eletrónica/Petroquímica | ||
Destacar: | Intercambiadores de calor de placas soldadas de alta eficiência,ISO9001 Intercambiadores de calor de chapas brasadas industriais,ISO9001 bphe trocador de calor |

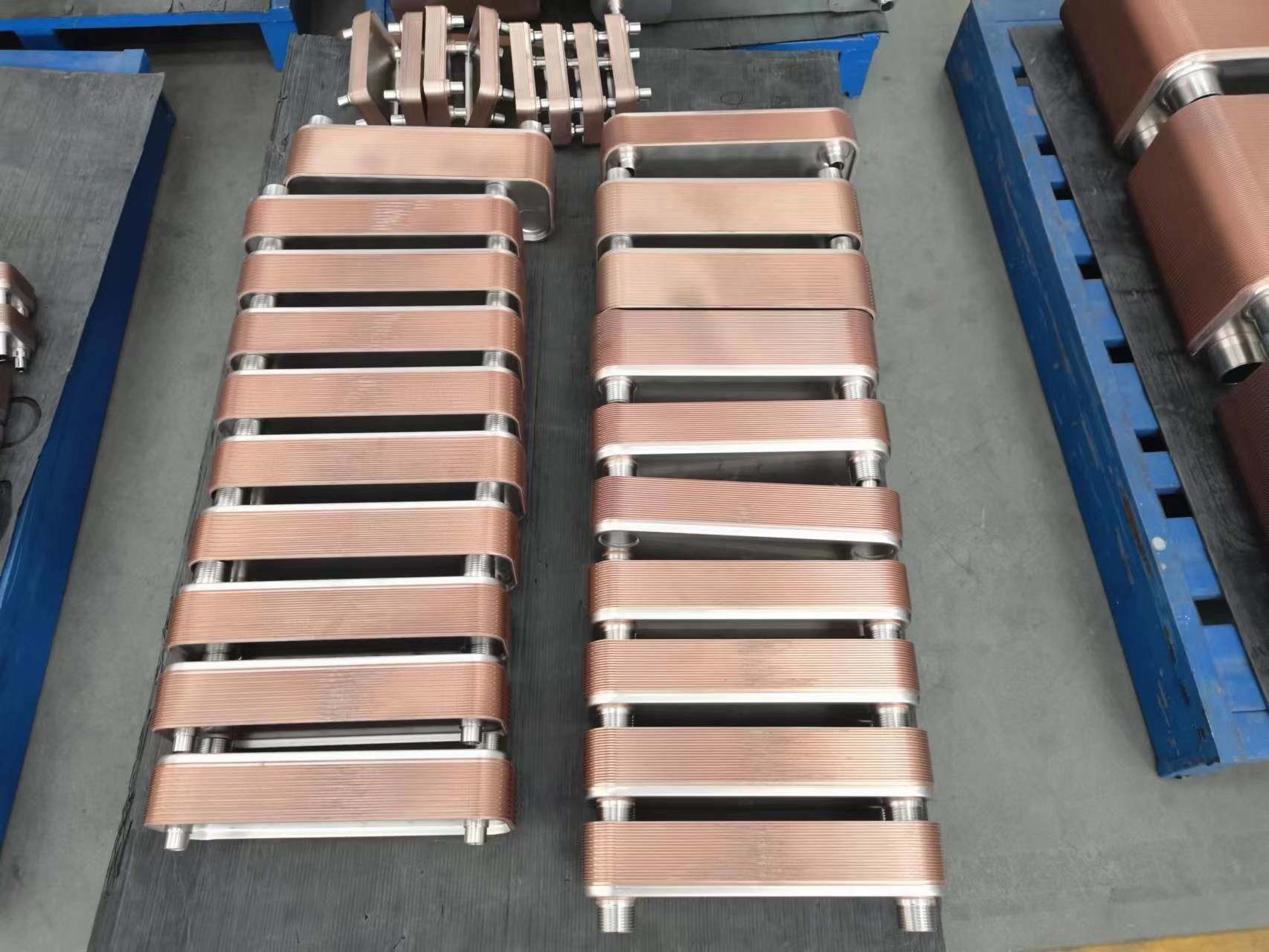

Intercambiador de calor de chapa de solda industrial de alta eficiência térmica
Indústrias de Processos: Os trocadores de calor de placas brasadas são empregados em várias indústrias de processo, incluindo indústrias químicas, farmacêuticas, de alimentos e bebidas e petroquímicas, para aquecimento, resfriamento,e aplicações de recuperação de calor.
Características do produto:
Tamanho Compacto: Os trocadores de calor de chapa de brasagem têm um design compacto e leve, permitindo um uso eficiente do espaço.
Alta eficiência de transferência de calor: as placas soldadas fornecem uma grande área de superfície para transferência de calor, resultando em alta eficiência térmica e melhor desempenho.
Excelente desempenho térmico: O processo de brasagem garante uma forte ligação entre as placas, permitindo uma resistência térmica mínima e uma transferência de calor eficiente.
Rápido e responsivo: Devido ao design compacto e ao arranjo eficiente das placas, os trocadores de calor de placas soldadas oferecem uma rápida troca de calor e uma resposta rápida às condições em mudança.
Facilidade de manutenção: O design compacto e a acessibilidade dos trocadores de calor de chapas soldadas tornam-nos fáceis de limpar e manter.
Eficaz em termos de custos: Os trocadores de calor de placa soldada oferecem uma solução econômica para aplicações de transferência de calor, com sua alta eficiência, tamanho compacto e longa vida útil.
Em resumo, os trocadores de calor de chapas soldadas são conhecidos por seu tamanho compacto, alta eficiência de transferência de calor, excelente desempenho térmico, ampla faixa de operação, durabilidade e custo-benefício.
TÍPO | B (((mm | C (mm) | D (mm) | E (mm) |
Espessura (mm) |
Peso ((Kg) | Fluxo máximo (m3/h) | Pressão de projecto (Mpa) |
SB14 | 77 | 42 | 206 | 172 | 9+2,3N | 0.7+0.06N | 8 | 1/3/4.5 |
SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
SB20B | 78 | 42 | 318 | 282 | 9+2,3N | 1+0,08N | 8 | 3/4.5 |
SB20C | 77 | 42 | 313 | 278 | 10+1,28N | 0.9+0.07N | 8 | 3/4.5 |
SB26 | 111 | 50 | 310 | 250 | 10+2,32N | 1.3+0.12N | 18 | 3/4.5 |
SB26F | 107 | 50 | 307 | 250 | 10+1,98N | 1.3+0.1N | 18 | 3/4.5 |
SB28B | 120 | 72 | 290 | 243 | 10+2,36N | 1.5+0.133N | 18 | 3/4.5 |
SB28C | 120 | 63 | 290 | 234 | 10+2,36N | 1.5+0.133N | 18 | 3/4.5 |
SB30 | 126 | 70 | 307 | 250 | 10+2,35N | 2.2+0.16N | 18 | 3/4.5 |
SB52A | 111 | 50 | 526 | 466 | 9+2,32N | 2.6+0.21N | 18 | 3/4.5 |
SB52B | 111 | 50 | 526 | 466 | 9+2,32N | 2.6+0.19N | 18 | 3/4.5 |
SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4.5 |
SB62A | 120 | 63 | 528 | 470 | 10+2,35N | 2.379+0.194N | 18 | 3/4.5 |
SB62B | 120 | 63 | 528 | 470 | 10+2,35N | 2.379+0.194N | 18 | 3/4.5 |
SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4.5 |
SB95A | 189 | 92 | 616 | 519 | 11+2,7N | 7.8+0.44N | 42 | 3/4.5 |
SB95B | 189 | 92 | 616 | 519 | 11+2,7N | 7.8+0.44N | 42 | 3/4.5 |
SB120A | 246 | 174 | 528 | 456 | 10+2,34N | 7.2+0.52N | 42 | 3/4.5 |
SB120B | 246 | 174 | 528 | 456 | 10+2,34N | 7.2+0.52N | 42 | 3/4.5 |
SB190 | 303 | 179 | 695 | 567 | 13+2,3N | 12+0,61N | 100 | 1.6/2.1/3 |
SB200A | 320 | 188 | 742 | 603 | 14+2,7N | 13+0,67N | 100 | 1.5/2.1/3 |
SB200B | 320 | 188 | 742 | 603 | 14+2,7N | 13+0,67N | 100 | 1.5/2.1/3 |
SB200E | 320 | 207 | 742 | 624 | 14+2,7N | 13+0,67N | 100 | 1.5/2.1/3 |
SB202 | 319 | 188 | 741 | 603 | 16+2,85N | 13+0,957N | 100 | 2.1/3 |
SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2,675N | 20+1,26N | 200 | 1.6/2.1/3 |
SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
SB01 | 390 | 204 | 1320 | 1132 | 22+2,75N | 30+1.8N | 300 | 3/4.5 |
