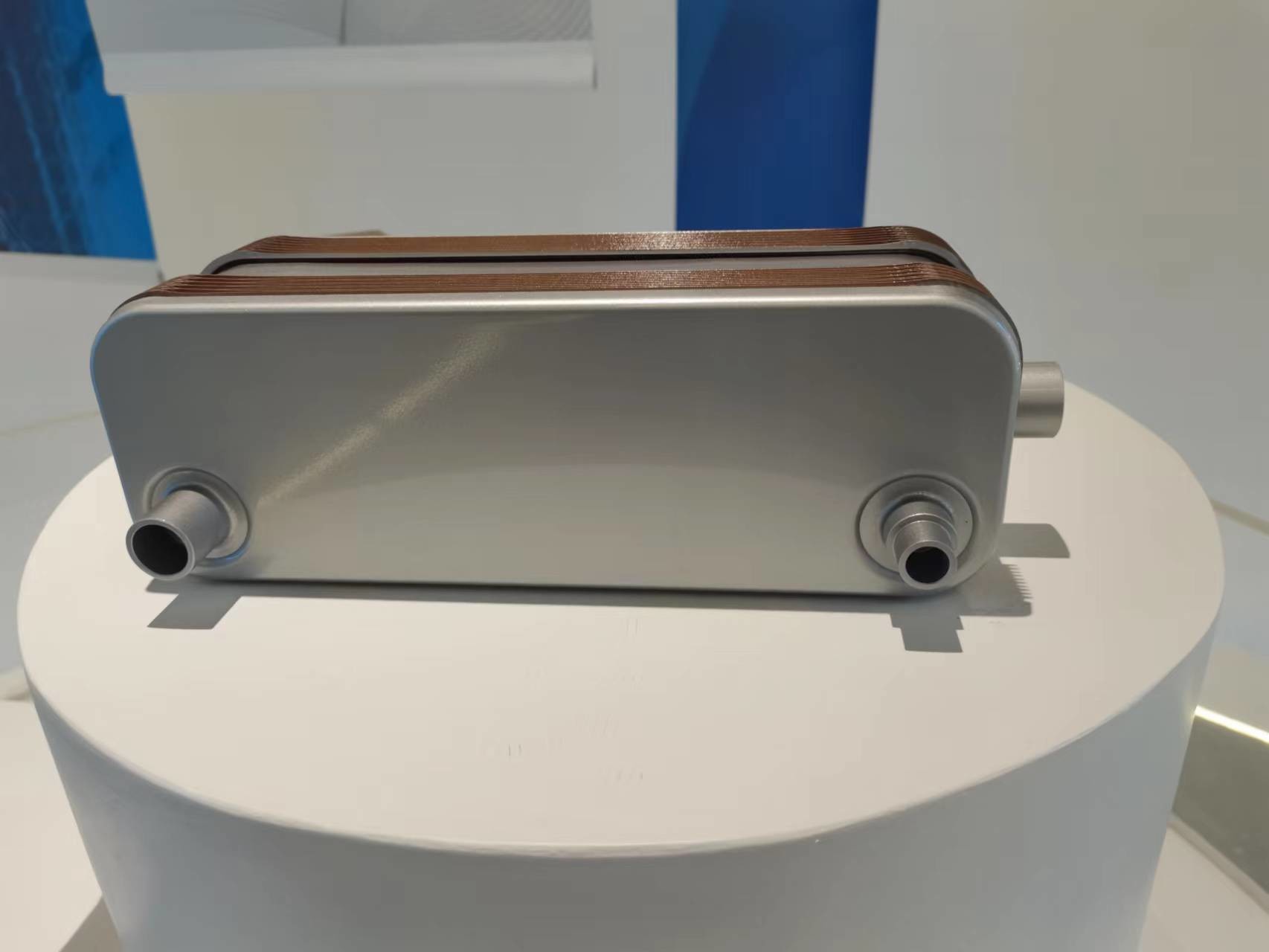

Trocador de calor de placa de brasagem três em um para secador de ar refrigerado
| Tipo |
B ((mm) |
C ((mm) |
D (mm) |
E (mm) |
Espessura ((mm) |
Peso ((Kg) |
Fluxo máximo (m3/h) |
Pressão de projeto ((Mpa) |
|
AL14
|
77
|
42
|
206
|
172
|
44+2,3N+6 |
1.06+1.4+0.06N |
8
|
Lado gás/lado flúor
|
1.6/3.0
|
| 50+2,3N+6 |
1.19+1,4+0,06N |
| 80+2,3N+6 |
1.85+1,4+0,06N |
|
AL26
|
111
|
50
|
310
|
250
|
50+2,32N+8 |
1.93+2.6+0.12N |
18
|
lado gasoso/fluorina
lado
|
1.6/3.0
|
| 75+2,32N+8 |
2.77+2.6+0.12N |
| 100+2,32N+8 |
3.64+2.6+0.12N |
|
AL95
|
189
|
92
|
616
|
519
|
85+2,7N+12 |
6.4+15.6+0.44N |
42
|
Lado gás/lado flúor
|
16/3.0
|
| 06+2,7N+12 |
7.8+15.6+0.44N |
| 212+2,7N+12 |
17.9+15.6+0.44N |
| 276+2,7N+12 |
22.2+15.6+0.44N |
Introdução do produto:
Trocador de calor de placa de ar, podemos chamá-lo de trocador de calor de placa de secador de ar, nome abreviado com secador de refrigeração, evaporador, separador de gás e água e pré-refrigeração.
Precolamento:
Trocador de calor para ar frio e ar de alta temperatura, poupar dissipação de energia para o compressor. não condensação na saída e diretamente colocado em uso.
Evaporador:
A água congelou-se com o ar comprimido, com alta eficiência, baixo orvalho, baixa queda de pressão.
Separador gás-água:
Separar gás e água, ar seco, sem bloqueio, fácil de manter.
Características do produto:
Três em um, alta eficiência de transferência de calor, volume pequeno, poupa espaço, remove completamente a água, elimina problemas de entupimento.
Secador de ar refrigerado É um tipo de secador de ar comprimido utilizado para remover umidade e condensado de sistemas de ar comprimido.É comumente utilizado em aplicações industriais e comerciais onde o ar comprimido seco e limpo é necessário para vários processos e equipamentos.
Principais características e princípios de funcionamento de um secador de ar refrigerado:
Eliminação da umidade: A principal função de um secador de ar refrigerado é remover a umidade do ar comprimido.Danos ao equipamento pneumático, e qualidade do produto comprometida em determinadas aplicações.
Processo de arrefecimento: O secador de ar refrigerado utiliza um sistema de refrigeração para arrefecer o ar comprimido.onde é resfriado com um refrigerante, tipicamente um gás refrigerante como o R134a ou R410a.
Condensação: À medida que o ar comprimido é resfriado, o vapor de água presente no ar se condensa em água líquida.As gotas de água condensadas são então separadas do fluxo de ar usando um separador de umidade ou um demister.
Drenagem: A água líquida separada é drenada do sistema através de uma válvula de drenagem ou de uma armadilha de condensado.impedindo-o de atingir o equipamento a jusante.
Recuperação de calor: Alguns secadores de ar refrigerado incorporam sistemas de recuperação de calor.como o pré-aquecimento do ar comprimido ou o fornecimento de água quente para outras aplicações, aumentando a eficiência energética global.
Controle do ponto de orvalho: Os secadores de ar refrigerados são concebidos para atingir um ponto de orvalho específico, que é a temperatura a que a umidade começa a condensar.O ponto de orvalho é normalmente definido a um nível que garante que o ar comprimido permaneça seco o suficiente para a aplicação pretendida.
Filtração do ar: Muitos secadores de ar refrigerados incluem filtros embutidos para remover contaminantes como óleo, partículas e outras impurezas do ar comprimido.Isto ajuda a garantir a saída de ar comprimido limpo e seco.
Sistema de controlo: Os secadores de ar refrigerados estão equipados com sistemas de controlo que controlam e regulam os processos de arrefecimento e secagem.e algoritmos de controlo para manter um desempenho óptimo e eficiência energética.
