Trocador de calor de chapa de cobre de alto desempenho para aquecimento, ventilação e ar condicionado
Descrição do produto:
O trocador de calor de placa de cobre é a escolha perfeita para as suas necessidades de bomba de calor ou aquecimento.e soluções de transferência de calor rentáveis para atender às necessidades de uma ampla variedade de aplicaçõesTem uma pressão máxima de 4,5 MPa, uma pressão de projecto de 4,5 Mpa e uma taxa de escoamento de 8→300 m3/h, com uma faixa de temperatura de projecto de -196°C→ 225°C.Oferece uma garantia de um ano e é construído com chapas de cobre de alta qualidade para confiabilidade e durabilidade a longo prazoO trocador de calor de placa de cobre fornece um desempenho superior de troca de calor, permitindo uma operação de baixo custo e manutenção mínima.proporcionando a máxima eficiência e custo-eficácia.
Características:
- Nome do produto: Trocador de calor de chapa de cobre
- Tipo de ligação: SAE Flanged, Flanged, Male Thread, Female Thread, Soldering
- Tipo: Trocador de calor de placa de arrefecimento, Trocador de calor de placa de cobre, evaporador de placa de cobre
- Tamanho: Personalizável
- Garantia: Um ano
- Material: cobre
Parâmetros técnicos:
| Parâmetro |
Valor |
| Temperatura máxima |
225°C |
| Tipo |
Trocador de calor de placa |
| Tamanho |
Personalizável |
| Garantia |
Um ano |
| Código do SH |
8419500090 |
| Tipo de ligação |
SAE Flancos, flanges, fios masculinos, fios femininos, solda |
| Pressão máxima |
4.5Mpa |
| Pressão de projeto |
Máximo 4,5 MPa |
| Temperatura de projeto |
-196°C→ 225°C |
| Materiais |
Cobre |

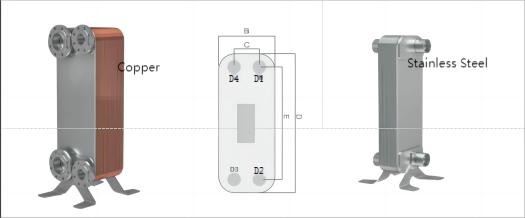

| TÍPO |
B (((mm |
C (mm) |
D (mm) |
E (mm) |
Espessura
(mm)
|
Peso ((Kg) |
Fluxo máximo (m3/h) |
Pressão de projecto (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2,3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2,3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4.5 |
Aplicações:
Trocador de calor de placa de cobre da Tenkai
Quando se trata de trocadores de calor de placa de cobre de alta qualidade e fiabilidade, a Tenkai é a marca em que pode confiar.Nosso trocador de calor de chapa de cobre é projetado para aplicações de -196°C até 225°C e tem uma taxa de fluxo de 8 a 300m3/hÉ também concebido com uma pressão máxima de 4,5Mpa e pode ser usado como evaporador de chapa soldada.
Oferecemos preços competitivos para o nosso trocador de calor de chapa de cobre, com uma quantidade mínima de pedido de 1 pacote de madeira.A embalagem é feita de madeira maciça e é projetada para proteger o trocador de calor de placa de cobre durante a entregaA entrega será feita dentro de cinco dias úteis e aceitamos T/T, L/C, D/P como termos de pagamento.000 peças por mês e oferecemos uma garantia de um ano para o nosso trocador de calor de placa de cobre.
Personalização:
Trocador de calor de placa de cobre personalizado pela Tenkai
- Marca: Tenkai
- Local de origem: China
- Certificação: ISO
- Quantidade mínima de encomenda: 1 embalagem de madeira
- Preço: Competitivo
- Detalhes da embalagem: embalagem de madeira
- Prazo de entrega: no prazo de cinco dias úteis
- Termos de pagamento: T/T, L/C, D/P
- Capacidade de fornecimento: 8000 peças/mês
- Tamanho: Personalizável
- Tipo de ligação: SAE Flanged, Flanged, Male Thread, Female Thread, Soldering
- Pressão máxima: 4,5 MPa
- Código do SH: 8419500090
- Taxa de fluxo: 8→300 m3/h
Fornecemos um trocador de calor de placa de cobre personalizado para aplicações de água para água, chiller e bomba de calor.Você pode obter o trocador de calor mais adequado para atender às suas necessidadesTambém podemos garantir um preço competitivo, alta qualidade e um tempo de entrega eficiente.
Apoio e Serviços:
Apoio técnico e serviço do trocador de calor de chapa de cobre
Fornecemos suporte técnico e serviço para garantir que nossos trocadores de calor de chapa de cobre funcionem de forma confiável e ideal.Os nossos técnicos experientes podem ajudar a resolver problemas e aconselhar sobre as melhores soluções.
Oferecemos uma gama de serviços, incluindo:
- Manutenção regular para manter o trocador a funcionar sem problemas e de forma eficiente
- Reparação e substituição de peças desgastadas ou danificadas
- Inspecção e ensaios para assegurar um desempenho óptimo
- Instalação e colocação em serviço de novos trocadores
- Aconselhamento e orientação para assegurar o bom funcionamento do trocador
Se você precisa de suporte técnico ou serviço para o seu trocador de calor de placa de cobre, por favorContacte-nos.
Embalagem e transporte:
Embalagem e transporte do trocador de calor de chapa de cobre
Os trocadores de calor de chapa de cobre (CPHE) são embalados e enviados para protegê-los de danos durante o transporte.Os CPHEs são normalmente enviados em caixas de aço ou madeira revestidas com espuma para proporcionar amortecimento extraOs CPHEs são também envolvidos em plástico para evitar que a umidade entre no recipiente.
Antes do envio, os CPHEs devem ser inspeccionados para detectar quaisquer sinais de danos, se forem detectados danos, a caixa deve ser aberta e o CPHE deve ser examinado para detectar qualquer outro dano.Se for determinado que o CPHE está danificado, não pode ser enviado e deve ser substituído.
Após a inspecção do CPHE e a determinação de que não está danificado, a caixa deve ser selada e assinalada com todas as informações de transporte necessárias.A caixa deve então ser carregada no veículo de transporte adequado e enviada para o seu destino..
