O trocador de calor de placa de cobre é um trocador de calor de placa de refrigeração projetado para fornecer uma troca de calor eficiente entre dois fluidos.Trata-se de um trocador de calor de placa de água para água com uma pressão de projecto de 4.5 MPa que podem ser ligados de várias formas, tais como flanges SAE, flanges, fios masculinos, fios femininos e solda.Este trocador de calor do refrigerador de placa é capaz de suportar temperaturas que variam de -196°C a 225°CÉ também altamente resistente à corrosão e oferece uma pressão máxima de até 4,5 MPa.tornando-a uma escolha ideal para uma ampla gama de indústrias.
Características:
- Nome do produto: Trocador de calor de chapa de cobre
- Tipo de ligação: SAE Flanged, Flanged, Male Thread, Female Thread, Soldering
- Pressão de projeto: máximo 4,5 MPa
- Pressão máxima: 4,5 MPa
- Temperatura de concepção: -196°C→ 225°C
- Temperatura máxima: 225°C
- Características especiais: Evaporador de chapa de brasagem, trocador de calor de chapa de material de cobre, trocador de calor de arrefecimento de chapa
Parâmetros técnicos:
| Parâmetro |
Valor |
| Materiais |
Cobre |
| Temperatura máxima |
225°C |
| Taxa de fluxo |
8→300 m3/h |
| Tipo de ligação |
SAE Flancos, flanges, fios masculinos, fios femininos, solda |
| Garantia |
Um ano |
| Tipo |
Trocador de calor de placa |
| Temperatura de projeto |
-196°C→ 225°C |
| Código do SH |
8419500090 |
| Tamanho |
Personalizável |
| Pressão de projeto |
Máximo 4,5 MPa |
| TÍPO |
B (((mm |
C (mm) |
D (mm) |
E (mm) |
Espessura
(mm)
|
Peso ((Kg) |
Fluxo máximo (m3/h) |
Pressão de projecto (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2,3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2,3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |

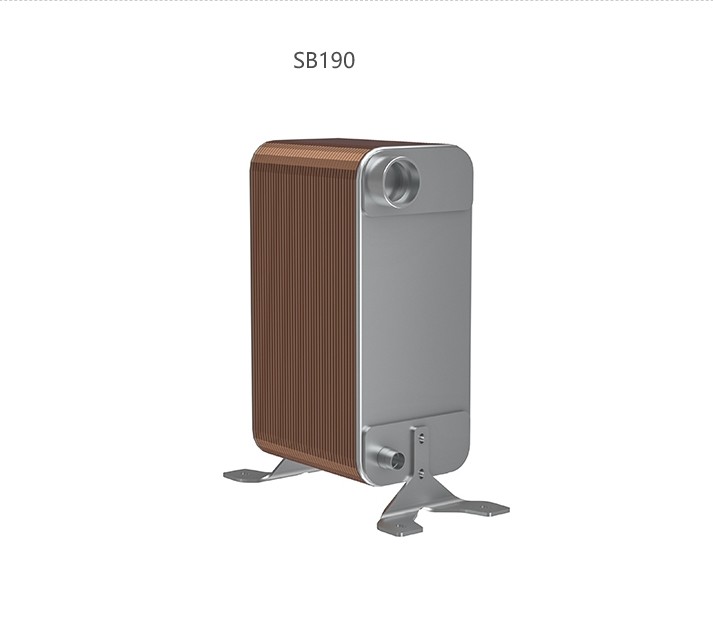

| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4.5 |
Aplicações:
OTrocador de calor de chapa de cobreÉ fabricado pela Tenkai com certificação ISO. É feito de material de cobre com tamanho personalizável. A quantidade mínima de encomenda é 1 pacote de madeira e o preço é competitivo.Os detalhes da embalagem são de madeira e o prazo de entrega é de cinco dias úteis.. Suporta T / T, L / C, D / P termos de pagamento e a capacidade de fornecimento é de 4500 peças / mês. A garantia é de um ano e o tipo de conexão é SAE Flanged, Flanged, Thread Male, Thread Female, Soldering.A temperatura máxima que ele pode tolerar é 225°C..
O trocador de calor de placa de cobre é amplamente utilizado no trocador de calor de bomba de calor.É também muito durável e confiável, o que o torna uma excelente escolha para uso industrial.
Para aqueles que procuram um trocador de calor eficiente, o trocador de calor de placa de cobre é a escolha perfeita.tornando-se uma ótima escolha para aplicações comerciais e residenciaisCom o seu excelente desempenho e durabilidade, é certo que fornecerá anos de serviço confiável.
Personalização:
O nossoTrocador de calor de chapa de cobreÉ uma escolha ideal para as suas necessidades de trocador de calor de bomba de calor ou frigorífico de placa.Trocador de calor de chapa de cobreCom uma temperatura máxima de 225°C e uma pressão máxima de 4,5Mpa, e uma taxa de escoamento de 8→300m3/h.
Marca:Tenkai
Local de origem:China
Certificação:ISO
Quantidade mínima de encomenda:1 embalagem de madeira
Preço:Competitividade
Detalhes da embalagem:Pacote de madeira
Prazo de entrega:No prazo de cinco dias úteis
Termos de pagamento:T/T, L/C, D/P
Capacidade de abastecimento:8000 peças/mês
Temperatura máxima:225°C
Pressão de projeto:Máximo 4,5 MPa
Taxa de fluxo:8→300 m3/h
Pressão máxima:4.5Mpa
Materiais:Cobre
Apoio e Serviços:
Apoio técnico e serviço do trocador de calor de chapa de cobre
Fornecemos uma gama de opções de suporte técnico e serviço para garantir o desempenho ideal do seu trocador de calor de placa de cobre.Os nossos técnicos experientes estão disponíveis para ajudá-lo a resolver qualquer problema que possa encontrar.
Também oferecemos serviços de manutenção preventiva para trocadores de calor de chapas de cobre, o que pode ajudar a identificar possíveis problemas antes que se tornem problemas dispendiosos.Os nossos técnicos são treinados para inspecionar os seus trocadores de calor para sinais de desgaste e deterioração.
Fornecemos peças sobressalentes e componentes para trocadores de calor de placas de cobre, incluindo juntas, vedações e outros componentes.Também fornecemos peças de reposição para os trocadores de calor de chapas de cobre que foram danificados ou desgastados.
Estamos empenhados em fornecer a mais alta qualidade de suporte técnico e serviço para os seus trocadores de calor de chapas de cobre.
Embalagem e transporte:
Embalagem e transporte do trocador de calor de chapa de cobre
Os trocadores de calor de chapa de cobre serão enviados em paletes de madeira e segurados com cabos fortes e envoltórios retráculos.Os paletes serão colocados em caixas de cartão pesadas para proteção adicional durante o trânsitoUma lista completa de embalagens será incluída em cada remessa.
