Refrigeramento e aquecimento eficientes com trocador de calor de chapa de cobre para processamento químico
Descrição do produto:

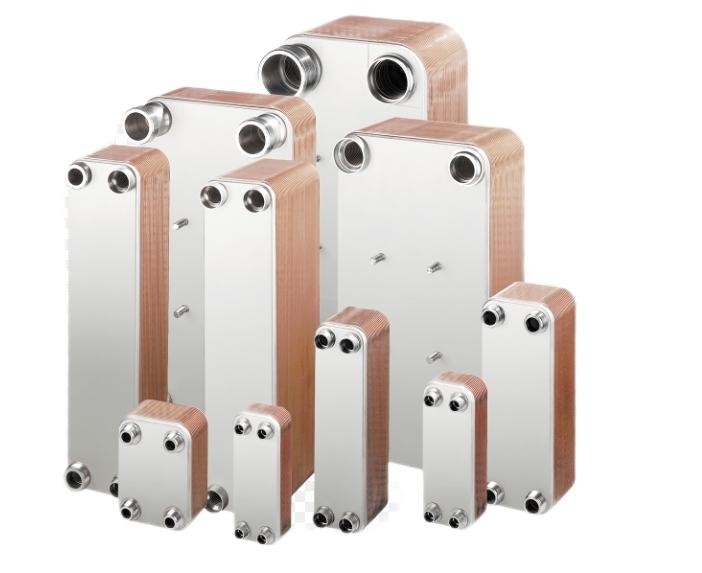

O trocador de calor de placa de cobre é um tipo de trocador de calor de placa de aquecimento que é amplamente utilizado em refrigeradores industriais.É feito de cobre com resistência a altas temperaturas e pode ser usado em temperaturas de projeto de -196°C a 225°CCom o seu design avançado, pode ser usado em pressão de projeto até 4,5Mpa. Além disso, é customizável em tamanho e disponível em SAE Flanged, Flanged, Thread Male, Thread Female,Tipos de ligações de soldaOs clientes podem desfrutar de uma garantia de um ano para este trocador de calor de placa de cobre.
Características:
- Nome do produto: Trocador de calor de chapa de cobre
- Pressão máxima: 4,5 MPa
- Temperatura de concepção: -196°C→ 225°C
- Pressão de projeto: máximo 4,5 MPa
- Temperatura máxima: 225°C
- Taxa de fluxo: 8→300 m3/h
- Especialidade: Trocador de calor de bomba de calor, Trocador de calor de placa de refrigeração
Parâmetros técnicos:
| Parâmetros |
Detalhes |
| Tipo |
Trocador de calor de placa |
| Tamanho |
Personalizável |
| Código do SH |
8419500090 |
| Pressão de projeto |
Máximo 4,5 MPa |
| Garantia |
Um ano |
| Temperatura máxima |
225°C |
| Taxa de fluxo |
8→300 m3/h |
| Materiais |
Cobre |
| Tipo de ligação |
SAE Flancos, flanges, fios masculinos, fios femininos, solda |
| Temperatura de projeto |
-196°C→ 225°C |
| TÍPO |
B (((mm |
C (mm) |
D (mm) |
E (mm) |
Espessura
(mm)
|
Peso ((Kg) |
Fluxo máximo (m3/h) |
Pressão de projecto (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2,3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2,3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |

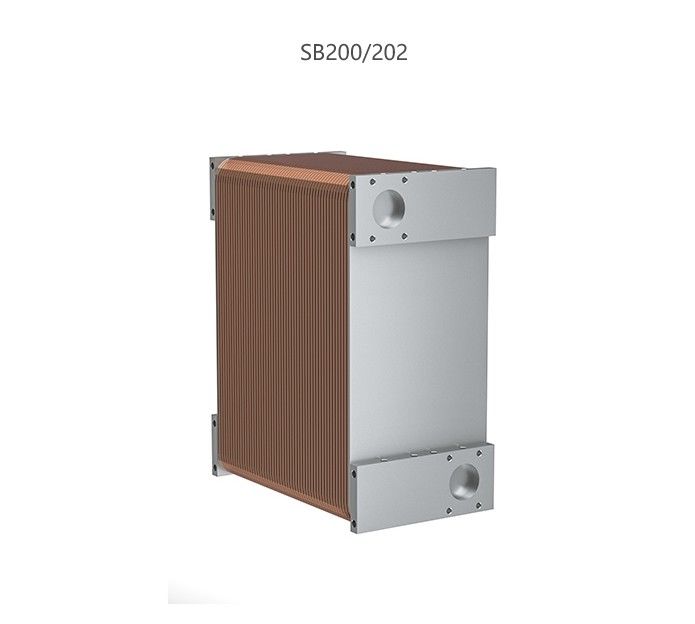

| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4.5 |
Aplicações:
Tenkai Copper Brazed Plate Heat Exchanger é uma escolha ideal para aquecimento, resfriamento, condensação e evaporação em várias aplicações industriais e comerciais.O nosso trocador é feito de cobre de alta qualidade e foi concebido para suportar temperaturas que vão de -196°C a 225°C e pressões de até 4.5Mpa. É certificado pela ISO, e vem com preço competitivo, quantidade mínima de encomenda de 1 pacote de madeira e capacidade de fornecimento de 8000 peças / mês.A sua embalagem de madeira garante uma entrega segura e segura dentro de cinco dias úteis.Aceitamos o pagamento através de T/T, L/C, D/P.
Personalização:
Serviços personalizados de trocador de calor de placas de cobre pela Tenkai
Marca: Tenkai
Local de origem: China
Certificação: ISO9001
Quantidade mínima de encomenda: 1 embalagem de madeira
Preço: Competitivo
Detalhes da embalagem: embalagem de madeira
Prazo de entrega: no prazo de cinco dias úteis
Termos de pagamento: T/T, L/C, D/P
Capacidade de fornecimento: 4200 peças/mês
Taxa de fluxo: 8→300 m3/h
Código do SH: 8419500090
Material: cobre
Temperatura máxima: 225°C
Pressão máxima: 4,5 MPa
Oferecemos serviços personalizados de trocador de calor de placa de cobre para trocador de calor de bomba de calor, trocador de calor de placa de arrefecimento, trocador de calor de placa de água para água.
Apoio e Serviços:
Suporte técnico e serviços de trocadores de calor de chapas de cobre
Fornecemos o mais alto suporte técnico de qualidade e serviços para o nosso trocador de calor de chapa de cobre.
- Aconselhamento especializado e aconselhamento para que possa fazer a melhor escolha para a sua candidatura.
- Assistência em instalação e manutenção.
- Consulta e formação no local.
- Uma garantia completa e um programa de atendimento ao cliente.
- Acesso a peças e componentes.
- Apoio técnico e assistência contínuos.
Estamos empenhados em fornecer o mais alto nível de suporte técnico e serviço para os nossos clientes.Por favor, não hesite em nos contactar..
Embalagem e transporte:
Embalagem e transporte do trocador de calor de chapa de cobre
O trocador de calor de placa de cobre será embalado em uma caixa de papelão com borracha e amortecimento de espuma para garantir que o produto não seja danificado durante o transporte.A caixa será rotulada com o nome do produto e detalhes de envio antes de ser selada com fita adesiva.
O trocador de calor de chapa de cobre será enviado através de um serviço de correio confiável. O carregamento será rastreado e seguro para garantir a entrega segura e pontual.
