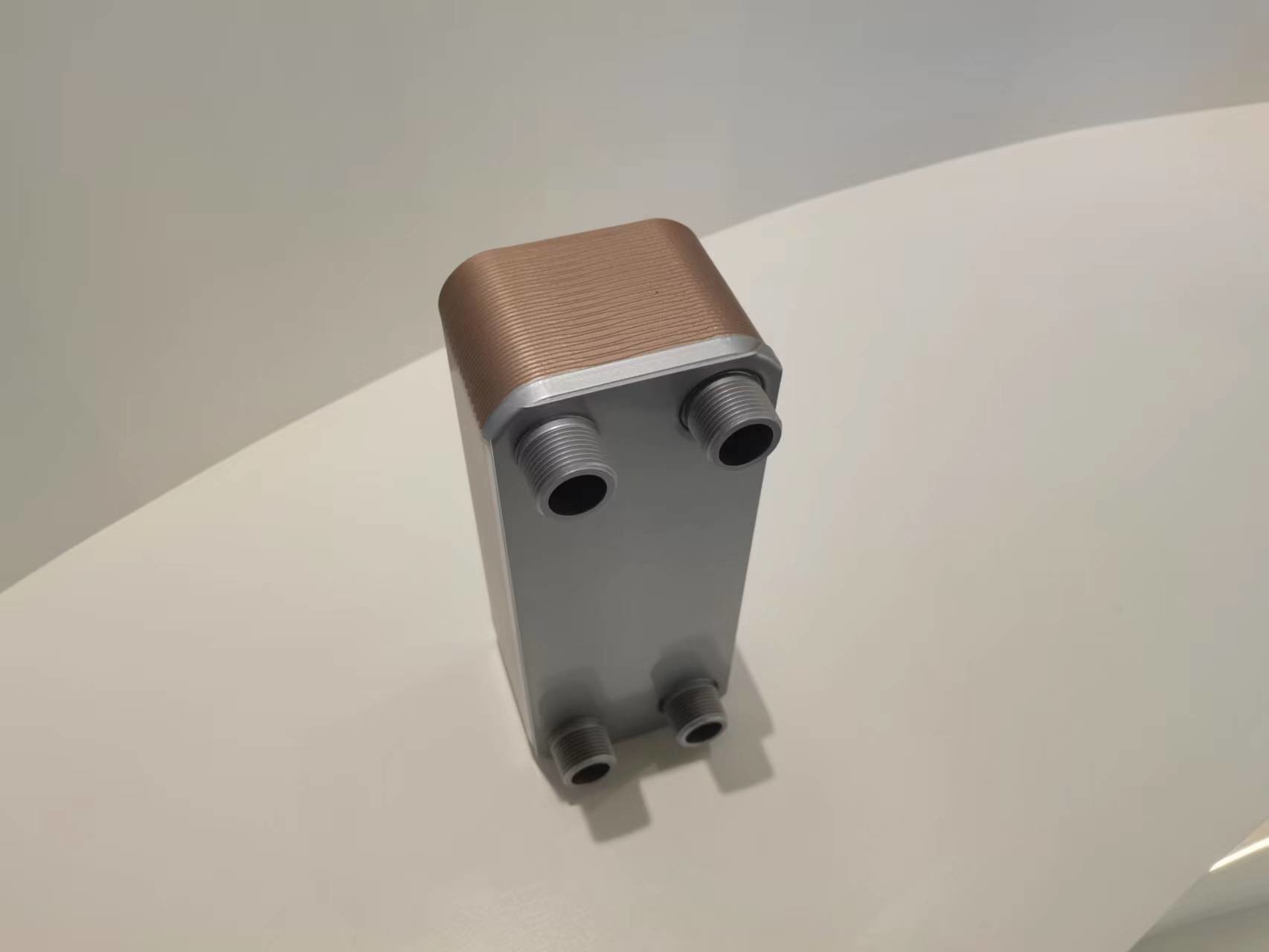

O trocador de calor de placa de cobre é um tipo de trocador de calor eficiente feito de material de cobre.É projetado para ter um alto desempenho na troca de calor entre dois meios com uma ampla gama de temperaturasÉ amplamente utilizado em várias indústrias, como aquecimento, resfriamento, condensação e recuperação de energia térmica.
O trocador de calor de placa de cobre é um tipo de trocador de calor de placa soldada, que é feito de material de cobre e tem grande condutividade térmica, excelente resistência à corrosão e uma longa vida útil.Pode funcionar num intervalo de temperatura de -196°C a 225°C e a pressão de projecto pode atingir até 4.5Mpa. Pode efetivamente transferir calor e pode ser utilizado numa variedade de aplicações para fornecer soluções eficientes e fiáveis de transferência de calor.
O trocador de calor de placa de cobre é muito adequado para a transferência de energia térmica em muitas indústrias, como indústria química, indústria do petróleo, metalurgia, indústria do papel, indústria alimentar, etc.É uma escolha ideal para qualquer aplicação que exija condições de alta temperatura e pressãoÉ também concebido para ser fácil de instalar e manter, e pode proporcionar um excelente desempenho de transferência de calor.
Características:
- Nome do produto: Trocador de calor de chapa de cobre
- Temperatura de concepção: -196°C→ 225°C
- Código do SH: 8419500090
- Tipo: Trocador de calor de chapa de cobre
- Material: Trocador de calor de placa de cobre
- Taxa de fluxo: 8→300 m3/h
- Temperatura máxima: 225°C
Parâmetros técnicos:
| Atributo |
Parâmetro |
| Taxa de fluxo |
8→300 m3/h |
| Tamanho |
Personalizável |
| Pressão máxima |
4.5Mpa |
| Materiais |
Cobre |
| Pressão de projeto |
Máximo 4,5 MPa |
| Tipo de ligação |
SAE Flancos, flanges, fios masculinos, fios femininos, solda |
| Tipo |
Trocador de calor de placa |
| Código do SH |
8419500090 |
| Garantia |
Um ano |
| Temperatura máxima |
225°C |
| Palavras-chave |
Cambio de calor de placa de arrefecimento, trocador de calor de placa de aquecimento, trocador de calor de bomba de calor |
| TÍPO |
B (((mm |
C (mm) |
D (mm) |
E (mm) |
Espessura
(mm)
|
Peso ((Kg) |
Fluxo máximo (m3/h) |
Pressão de projecto (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2,3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2,3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4.5 |
Aplicações:
Trocador de calor de placa de cobre - Tenkai Trocador de calor de placa de cobre soldado
O Tenkai.Trocador de calor de chapa de cobreé um evaporador de placas soldadas fabricado na China e certificado pelaISO, com uma quantidade mínima de encomenda de 1 pacote de madeira. É de preço competitivo e entregue dentro de cinco dias úteis.e a capacidade de abastecimento é de 8000 peças/mês.
A pressão de projecto doTrocador de calor de chapa de cobre brazado TenkaiéMáximo 4,5 MPae da suaCódigo do SHé8419500090A temperatura máxima é225°C, e o seu tipo de ligação incluiSAE Flancos, flanges, fios masculinos, fios femininos, soldaA sua taxa de fluxo é de até300 m3/h.Detalhes da embalagem: embalagem de madeira.
Personalização:
Trocador de calor de placa de cobre personalizado
Marca: Tenkai
Local de origem: China
Certificação: ISO9001
Quantidade mínima de encomenda: 1 embalagem de madeira
Preço: Competitivo
Detalhes da embalagem: embalagem de madeira
Prazo de entrega: no prazo de cinco dias úteis
Termos de pagamento: T/T, L/C, D/P
Capacidade de fornecimento: 6600 peças/mês
Garantia: Um ano
Tamanho: Personalizável
Pressão de projeto: máximo 4,5 MPa
Taxa de fluxo: 8→300 m3/h
Tipo de ligação: SAE Flanged, Flanged, Male Thread, Female Thread, Soldering
Características especiais
- Evaporadores de placas de solda
- Trocador de calor de água para água
- Trocador de calor da placa de refrigeração
Apoio e Serviços:
Apoio técnico e serviço do trocador de calor de chapa de cobre
O trocador de calor de chapa de cobre é um produto confiável e eficiente para processar a troca de calor.Nossa equipe técnica experiente e profissional está disponível para fornecer suporte e serviço para garantir que o seu trocador de calor de placa de cobre ofereça desempenho ideal.
Nossa equipe de suporte técnico está disponível para responder a qualquer pergunta sobre a instalação, operação e manutenção do trocador de calor de placa de cobre.Também fornecemos aconselhamento técnico e assistência para solução de problemasA nossa equipa de serviço ao cliente está disponível para fornecer apoio com informações de encomenda, envio e garantia.
Também oferecemos serviços de manutenção abrangentes para trocadores de calor de chapa de cobre.Além disso,, oferecemos peças de reposição para o trocador de calor de placa de cobre, incluindo bombas, válvulas, juntas e outros componentes.
Se você tiver alguma dúvida ou preocupação sobre o trocador de calor de chapa de cobre, nossa equipe de suporte técnico e atendimento ao cliente está disponível para fornecer assistência.Estamos empenhados em fornecer a mais alta qualidade de suporte técnico e serviço para o seu trocador de calor de placa de cobre.
Embalagem e transporte:
Embalagem e transporte do trocador de calor de chapa de cobre:
- O trocador de calor de chapa de cobre será embalado de forma segura numa caixa de cartão ondulado.
- A caixa será preenchida com espuma para proporcionar proteção adicional e evitar qualquer dano durante o transporte.
- A caixa será selada com fita reforçada para segurança adicional.
- O pacote será enviado através de um serviço de correio confiável e será rastreado até a entrega.
